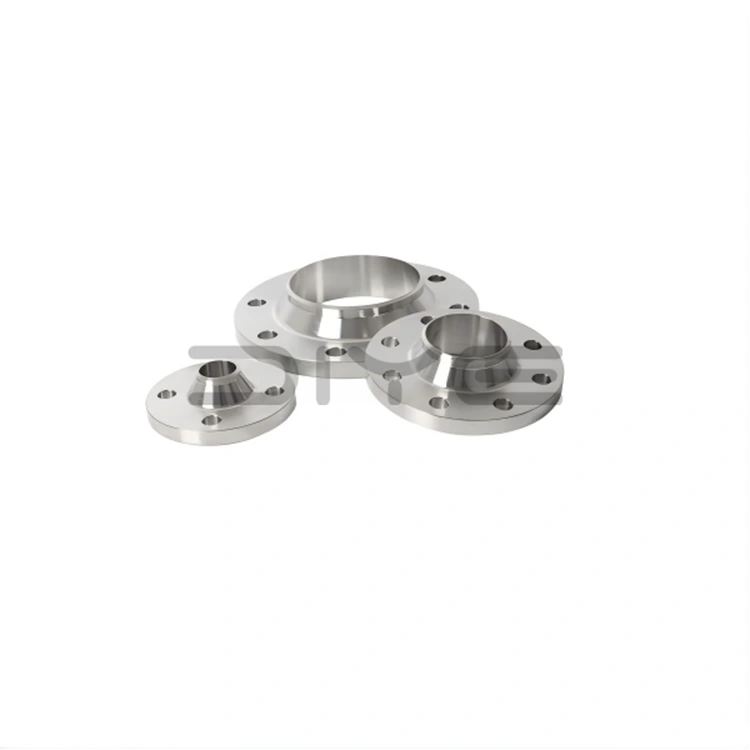

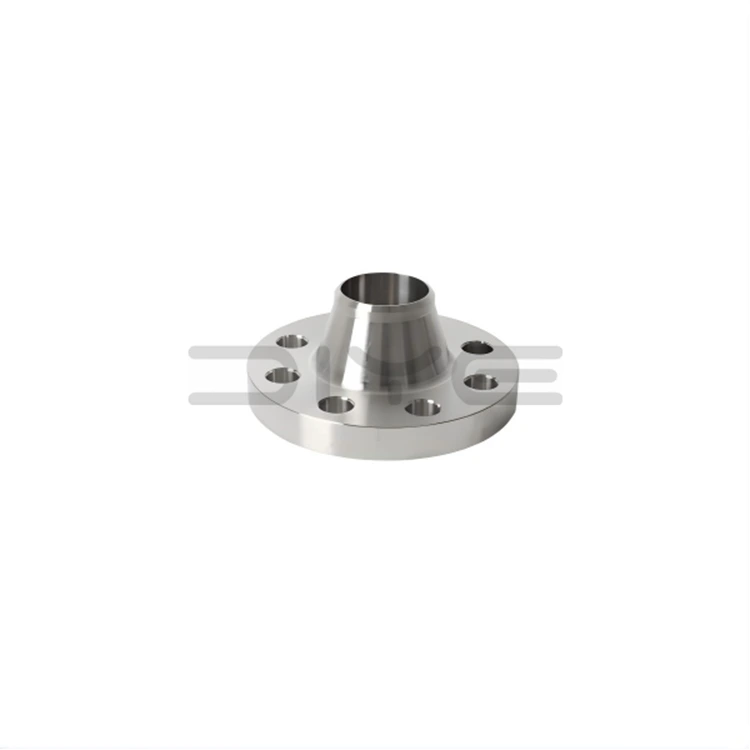

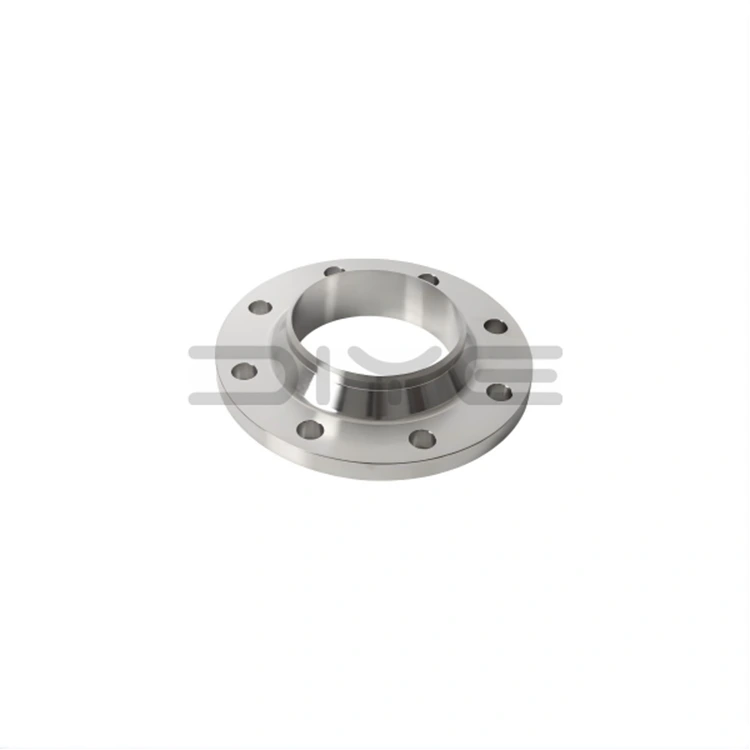

ANSI B16.5 Weld Neck Flange

ஒவ்வொரு DIYE VALVE ANSI B16.5 Weld Neck Flange ஆனது பரிமாண ஆய்வு, பொருள் சரிபார்ப்பு, மீயொலி சோதனை மற்றும் அழுத்தம் சோதனை உட்பட கடுமையான சோதனைக்கு உட்படுகிறது, ANSI B16.5 மற்றும் சர்வதேச தரத் தரங்களுடன் முழுமையாக இணங்குவதை உறுதி செய்கிறது. எங்களின் செங்குத்தாக ஒருங்கிணைக்கப்பட்ட உற்பத்தி செயல்முறை, மூலப்பொருட்கள் முதல் முடிக்கப்பட்ட தயாரிப்புகள் வரை, சீரான தயாரிப்பு தரம், கண்டறியக்கூடிய தன்மை மற்றும் பல்வேறு முக்கியமான பயன்பாடுகளில் நம்பகமான செயல்திறனுக்கு உத்தரவாதம் அளிக்கிறது.

வடிவமைப்பு மற்றும் கட்டமைப்பு

1. தரநிலைகள் இணக்கம்: ANSI/ASME B16.5 தரநிலைகளுடன் முழுமையாக இணங்குதல், 150 முதல் 2500 வரையிலான அழுத்த மதிப்பீடுகள் மற்றும் 1/2 அங்குலத்திலிருந்து 24 அங்குலங்கள் வரையிலான பெயரளவு விட்டம் (NPS), பெரிய விட்டம் கொண்ட தனிப்பயன் வடிவமைப்புகளுக்கான ஆதரவுடன்.

2. ஒருங்கிணைந்த போலி கட்டுமானம்: ANSI B16.5 Weld Neck Flanges ஆனது, A105 கார்பன் ஸ்டீல், F304/F316L துருப்பிடிக்காத எஃகு மற்றும் அலாய் ஸ்டீல் உள்ளிட்ட உயர்தர அமெரிக்கத் தரமான பொருட்களால் உருவாக்கப்பட்ட ஒரு மென்மையான மாற்றத்துடன் கூடிய நீண்ட, குறுகலான, உயர்-கழுத்து வடிவமைப்பைக் கொண்டுள்ளது.

3. துல்லியமான சீலிங் மேற்பரப்புகள்: ஸ்டாண்டர்ட் உயர்த்தப்பட்ட முகம் (RF), ரிங் ஜாயிண்ட் முகம் (RJ), மற்றும் முகம் கரடுமுரடான மேற்பரப்பு (MFM) ஆகியவை இறுக்கமான கேஸ்கெட் பொருத்தம் மற்றும் கசிவு இல்லாத செயல்திறனை உறுதி செய்வதற்காக CNC இயந்திரத்தைப் பயன்படுத்தி இயந்திரமாக்கப்படுகின்றன.

4. பட் வெல்ட் இணைப்பு: பைப்லைன்களுக்கு முழு ஊடுருவல் பட் வெல்டிங்கிற்காக வடிவமைக்கப்பட்டுள்ளது, தடையற்ற அழுத்த பரிமாற்றத்தை உறுதி செய்கிறது மற்றும் மையத்தின் அடிப்பகுதியில் அழுத்த செறிவை நீக்குகிறது.

முக்கிய நன்மைகள்

1. விதிவிலக்கான வெப்பநிலை மற்றும் அழுத்த எதிர்ப்பு: கடுமையான வெப்ப சைக்கிள் ஓட்டுதல், உயர் அழுத்தம், அதிர்வு மற்றும் வெப்ப க்ரீப் ஆகியவற்றைத் தாங்கும் வகையில் சிறப்பாக வடிவமைக்கப்பட்டுள்ளது, இது மிகவும் தேவைப்படும் வேலைச் சூழலுக்கு ஏற்றது.

2. நிரந்தரமாக நிலையான சீல்: வலுவான பற்றவைக்கப்பட்ட மூட்டுகள் மற்றும் துல்லியமான-இயந்திர சீல் மேற்பரப்புகள் அபாயகரமான மற்றும் நச்சு ஊடக சூழல்களுக்கு முக்கியமான நிரந்தர, பராமரிப்பு இல்லாத முத்திரையை வழங்குகின்றன.

3. உயர்ந்த கட்டமைப்பு விறைப்பு: ANSI B16.5 Weld Neck Flanges உயர்-கழுத்து வடிவமைப்பு சிறந்த விறைப்புத்தன்மை, சிதைப்பிற்கு எதிர்ப்பு மற்றும் சோர்வு எதிர்ப்பு ஆகியவற்றை வழங்குகிறது, சுழற்சி ஏற்றுதலின் கீழ் நீண்ட சேவை வாழ்க்கையை உறுதி செய்கிறது.

4. பரிசோதிக்கக்கூடியது மற்றும் நம்பகமானது: முழு ஊடுருவல் வெல்ட்கள் அழிவில்லாத சோதனையை (NDT) அனுமதிக்கின்றன, தயாரிப்பு தரம் கடுமையான தொழில் தரநிலைகளை பூர்த்தி செய்கிறது.

5. விரிவான விவரக்குறிப்புகள் மற்றும் நிலையான வழங்கல்: உள்நாட்டில் உற்பத்தி போதுமான சரக்கு, சரியான நேரத்தில் விநியோகம் மற்றும் உலகளாவிய வாடிக்கையாளர்களுக்கு செலவு குறைந்த தயாரிப்புகளை வழங்கும் திறனை உறுதி செய்கிறது.

தொழில்துறை பயன்பாடுகள்

DIYE VALVE ANSI B16.5 Weld Neck Flanges பின்வரும் முக்கிய பயன்பாட்டுக் காட்சிகளுக்கு விருப்பமான நிலையான தயாரிப்பு ஆகும்:

1. எண்ணெய் மற்றும் எரிவாயு தொழில்: குழாய்கள், சுத்திகரிப்பு நிலையங்கள் மற்றும் கடல் தளங்கள்.

2. இரசாயனத் தொழில்: உயர் வெப்பநிலை, உயர் அழுத்தம் மற்றும் அரிக்கும் ஊடக அமைப்புகள்.

3. மின் உற்பத்தி தொழில்: நீராவி குழாய்கள், கொதிகலன் சுழல்கள் மற்றும் மின் நிலைய துணை அமைப்புகள்.

4. அழுத்தக் கப்பல்கள்: சேமிப்பு தொட்டிகள், உலைகள், மற்றும் செயல்முறை உபகரணங்கள் அதிக ஒருமைப்பாடு தேவைப்படும்.

5. உயர்-ஒருமைப்பாடு குழாய்: எரியக்கூடிய, வெடிக்கும் மற்றும் அதிக நச்சு திரவங்களைக் கொண்டு செல்வதற்கான அமைப்புகள்.

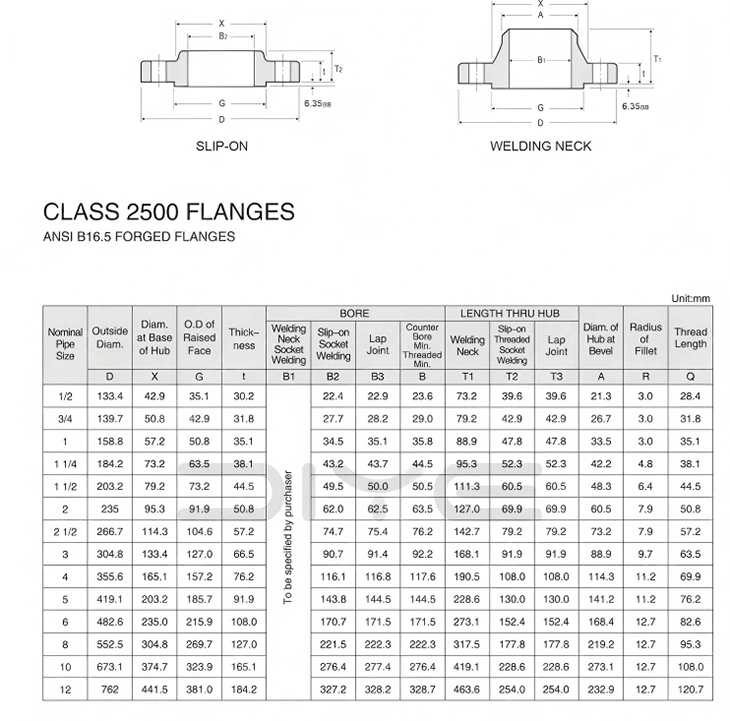

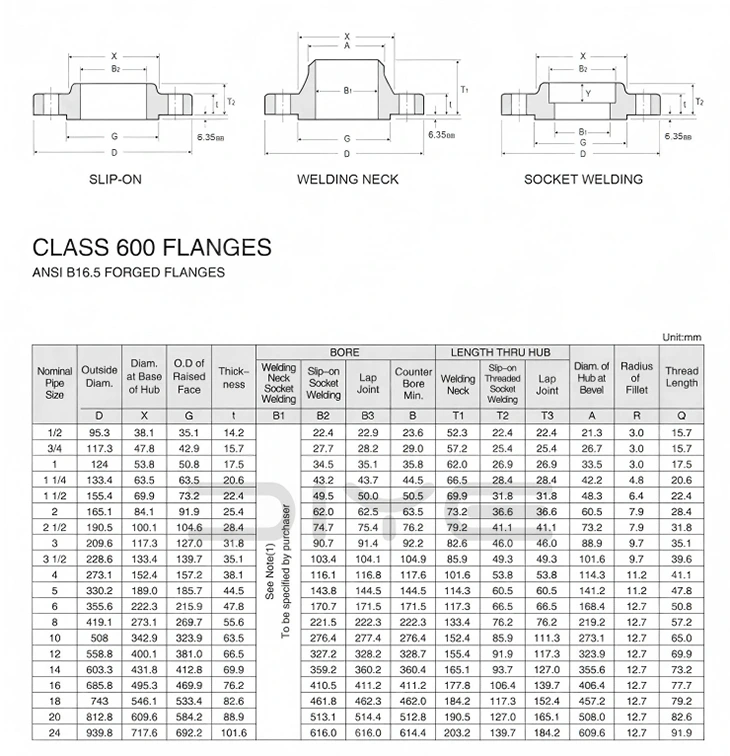

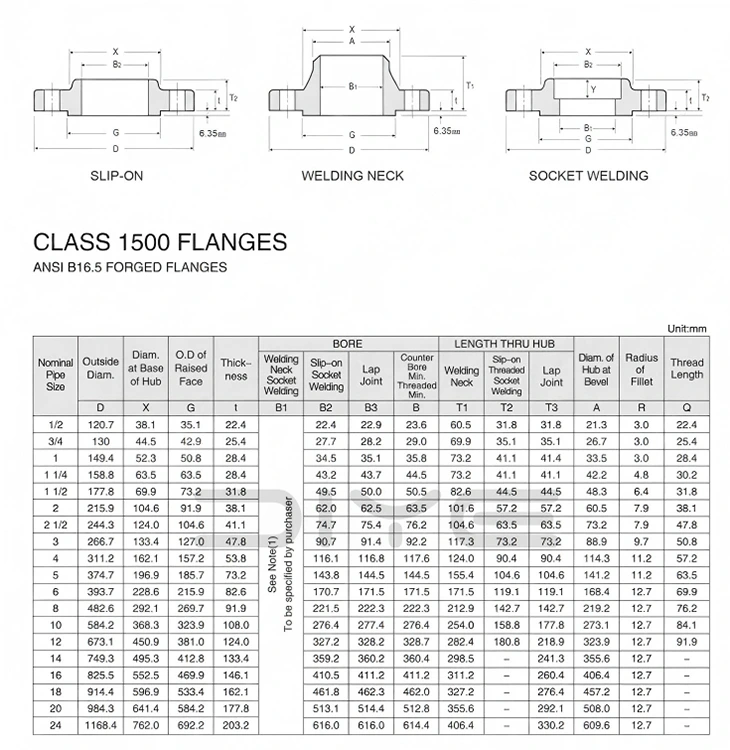

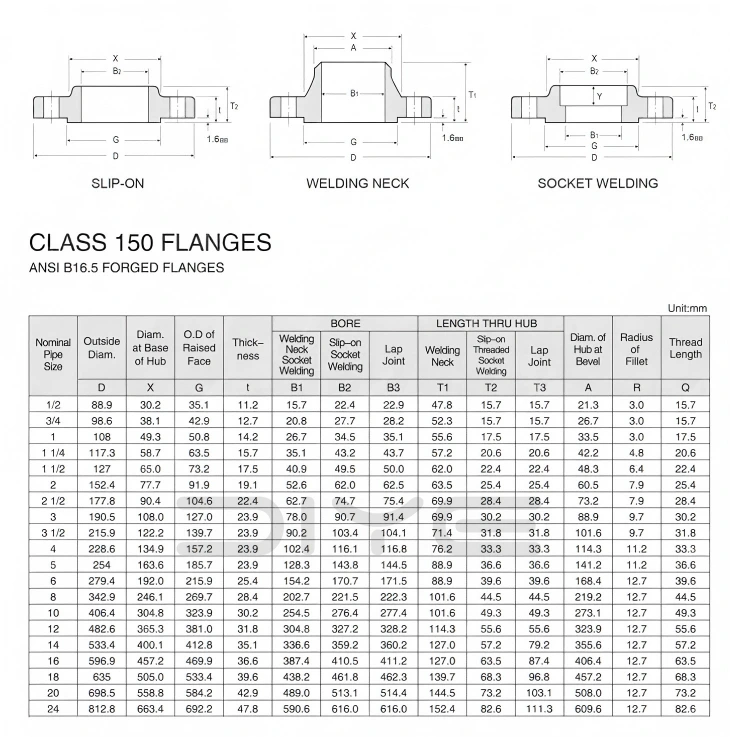

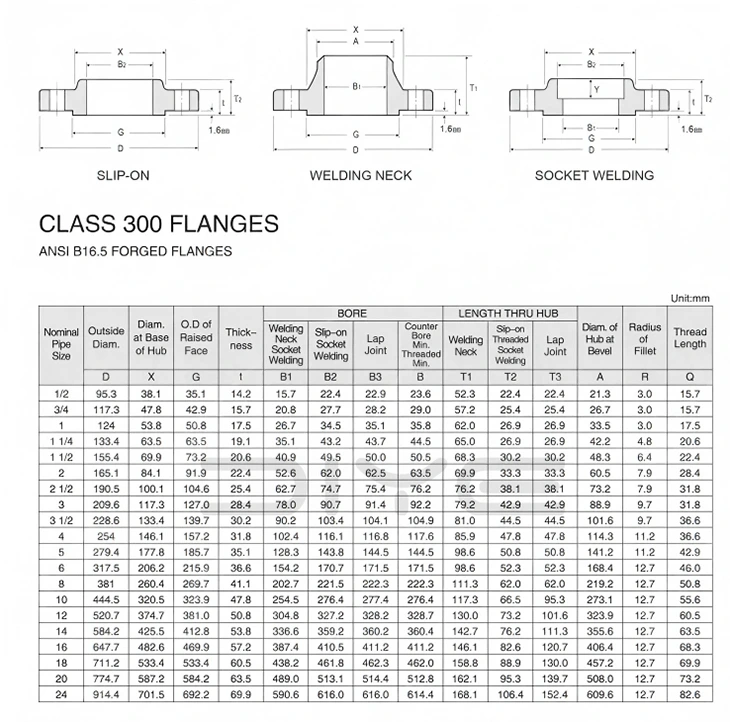

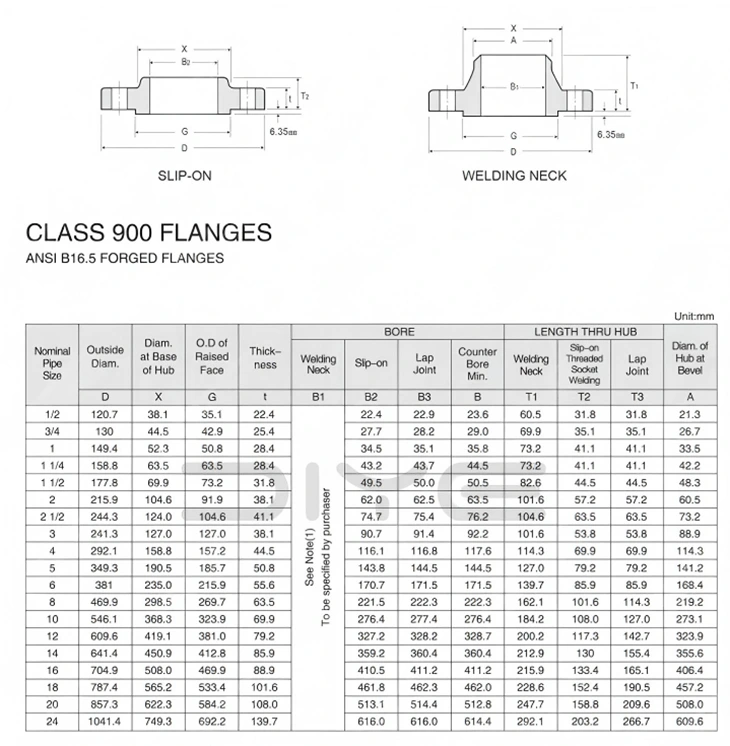

தொழில்நுட்ப அளவுருக்கள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: அமெரிக்க நிலையான ஃபிளேன்ஜ் கிளாஸ் மற்றும் சைனீஸ் ஸ்டாண்டர்ட் PN ஆகியவற்றை மாற்ற முடியுமா?

ப: அவற்றை நேரடியாக பரிமாறிக்கொள்ள முடியாது. வகுப்பு என்பது அமெரிக்க நிலையான அழுத்த மதிப்பீட்டைக் குறிக்கிறது, இது PN பெயரளவு அழுத்தம் அமைப்பிலிருந்து வேறுபட்டது. வெளிப்புற விட்டம், போல்ட் துளைகள் மற்றும் சீல் மேற்பரப்பு பரிமாணங்கள் பொருந்தவில்லை, மேலும் அவற்றை கலப்பது மற்றும் இணைப்பது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.

கே: அமெரிக்க நிலையான விளிம்புகளில் NPS என்றால் என்ன? இது DN உடன் எவ்வாறு ஒத்துப்போகிறது?

A: NPS என்பது அமெரிக்க நிலையான பெயரளவு விட்டத்தை (அங்குலங்கள்) குறிக்கிறது. எடுத்துக்காட்டாக, NPS2 = DN50. இது குறிப்புக்காக மட்டுமே. நிறுவல் மற்றும் ஆர்டர் செய்யும் போது, ​​NPS + வகுப்பு கண்டிப்பாக பின்பற்றப்பட வேண்டும், மேலும் DN ஐ மட்டும் நம்ப முடியாது.

கே: WN மற்றும் SO விளிம்புகளுக்கு இடையிலான வேறுபாடுகள் என்ன?

A: WN நெக்-வெல்ட் ஃபிளேன்ஜ்: நீண்ட கழுத்து மோசடி, முழு ஊடுருவல் வெல்டிங், அதிக வெப்பநிலை மற்றும் உயர் அழுத்தத்தை எதிர்க்கும், அதிர்வுகளை எதிர்க்கும், முக்கிய குழாய்கள், அழுத்தம் பாத்திரங்கள், எரியக்கூடிய மற்றும் வெடிக்கும் ஊடகங்களுக்கு பயன்படுத்தப்படுகிறது;

SO கழுத்து இல்லாத பட்-வெல்ட் ஃபிளேன்ஜ்: குறுகிய கழுத்து பிளக் வெல்டிங், எளிய நிறுவல், குறைந்த விலை, நடுத்தர மற்றும் குறைந்த அழுத்தம், சாதாரண வெப்பநிலை, சாதாரண செயல்முறை பைப்லைன்களுக்கு மட்டுமே பொருத்தமானது.

கே: அமெரிக்க நிலையான விளிம்புகளுடன் என்ன வகையான எஃகு குழாய் பயன்படுத்தப்பட வேண்டும்?

A: கார்பன் ஸ்டீல் ASTM A106/A53 அமெரிக்க நிலையான தடையற்ற குழாய் பயன்படுத்துகிறது; துருப்பிடிக்காத எஃகு ASTM A312 தொடர் குழாய்களைப் பயன்படுத்துகிறது.
