GOST 12820-80 Flange

எங்கள் GOST 12820-80 Flange இரண்டு முக்கிய GOST நிலையான அமைப்புகளின் அடிப்படையில் தயாரிக்கப்படுகிறது, இது பாரம்பரிய ரஷ்ய மற்றும் அடுத்த தலைமுறை பைப்லைன் விவரக்குறிப்புகளுடன் இணக்கமான முழுமையான தொழில்நுட்ப அமைப்பை உருவாக்குகிறது:

1. GOST 12820-80: நடுத்தர மற்றும் குறைந்த அழுத்த எஃகு ஸ்லிப்-ஆன் விளிம்புகளுக்கான ஒரு உன்னதமான தரநிலை, PN 0.1-2.5MPa, DN10-1600 க்கு ஏற்றது, முதன்மையாக RF/FF சீல் பரப்புகளுடன் பொருத்தப்பட்டுள்ளது, இது வழக்கமான நகராட்சி மற்றும் பொது தொழில்துறை குழாய்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

2. GOST 33259-2015: பழைய தரத்தை மாற்றியமைக்கும் புதிய உலகளாவிய முதன்மை தரநிலை, அனைத்து அழுத்த மதிப்பீடுகளையும் (PN1–250) உள்ளடக்கியது மற்றும் ஸ்லிப்-ஆன், வெல்ட் நெக், லூஸ் ஃபிளேன்ஜ் மற்றும் பிளைண்ட் ஃபிளேன்ஜ் உள்ளிட்ட அனைத்து ஃபிளேன்ஜ் வகைகளையும் உள்ளடக்கியது, உயர் அழுத்த மற்றும் பன்முகப்படுத்தப்பட்ட திட்டங்களின் தேவைகளைப் பூர்த்தி செய்கிறது.

முக்கிய தயாரிப்பு அளவுருக்கள்

1. அழுத்தம் மற்றும் விட்டம் வரம்பு

- பெயரளவு அழுத்தம் (PN): 6 நிலைகள் (PN0.1, 0.25, 0.6, 1, 1.6, 2.5), 0.1 முதல் 2.5 MPa வரையிலான இயக்க நிலைமைகளை உள்ளடக்கியது.

- பெயரளவு விட்டம் (DN): DN10–1600 (½"–64"), முக்கிய தொழில்துறை குழாய் விவரக்குறிப்புகளுடன் பொருந்துகிறது.

2. சீல் மேற்பரப்பு வகை

- நிலையான வகை: RF (உயர்ந்த முகம், வகை 02) வாட்டர்லைன், கடினத்தன்மை Ra≤3.2μm; FF (Flat Face, Type 01) Flange plane உடன் flush.

- விருப்ப வகைகள்: MFM (உயர்ந்த முகம்), TG (நாக்கு & க்ரூவ்), உயர் அழுத்தம்/அரிக்கும் சூழல்களுக்கு ஏற்றது.

3. பொருள் தேர்வு

GOST 12816-80 தரநிலைக்கு இணங்க, முக்கிய ரஷ்ய தரநிலைகள் மற்றும் சர்வதேச சமமான பொருட்களைப் பயன்படுத்துகிறது:

- துருப்பிடிக்காத எஃகு: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- கார்பன் ஸ்டீல்: St20, St35; குறைந்த அலாய் ஸ்டீல்: 16Mn.

உற்பத்தி மற்றும் தர உத்தரவாதம்

1. உற்பத்தி கட்டுப்பாடு

- வெளிப்புற விட்டம், உள் விட்டம், போல்ட் துளை மைய தூரம், தடிமன் மற்றும் சீல் மேற்பரப்பு உயரம் உள்ளிட்ட பரிமாண துல்லியம், நிலையான அட்டவணைகளை கண்டிப்பாக கடைபிடிக்கிறது;

- மேம்பட்ட CNC எந்திரம் மற்றும் மோசடி செயல்முறைகள் நிலையான தயாரிப்பு செயல்திறன் மற்றும் உயர் நிலைத்தன்மையை உறுதி செய்கின்றன.

2. தர ஆய்வு

- முழு-உருப்படி ஆய்வு: காட்சி ஆய்வு, பரிமாண அளவீடு மற்றும் 1.5 மடங்கு பெயரளவு அழுத்தம் ஹைட்ரோஸ்டேடிக் சோதனை;

- முழுமையான சான்றிதழ்: ஒவ்வொரு தொகுதிக்கும் GOST பொருள் சான்றிதழ், EAC சான்றிதழ் மற்றும் தர ஆய்வு அறிக்கை வழங்கப்படுகிறது.

Flange வகை கவரேஜ்:

1. 01: பிளாட்-ஃபேஸ் ஃபிளாஞ்ச் (PL, GOST 12820-80 கோர் வகை)

2. 02: சாக்கெட் ஃபிளேன்ஜ் (SO)

3. 03: லூஸ் ஃபிளேன்ஜ் (LJ)

4. 04: லூஸ் பட் ஃபிளேன்ஜ் (LJ)

5. 05: பட் ஃபிளேன்ஜ் (WN, GOST 12821-80 க்கு இணங்க)

6. 06: குருட்டு விளிம்பு (BL)

தனிப்பயனாக்கம் மற்றும் துணை சேவைகள்:

1. தரமற்ற தனிப்பயனாக்கம்: திட்ட வரைபடங்களின்படி அளவு, பொருள் மற்றும் சீல் மேற்பரப்பைத் தனிப்பயனாக்கலாம்;

2. ஒரு நிறுத்த சப்ளை: பொருந்தக்கூடிய GOST ஃபாஸ்டென்சர்கள் மற்றும் சீல்களை வழங்குகிறது, கொள்முதல் செயல்முறையை எளிதாக்குகிறது மற்றும் இணக்கத்தன்மையை உறுதி செய்கிறது;

3. சந்தை இணக்கத்தன்மை: தயாரிப்புகள் ரஷ்ய மற்றும் சிஐஎஸ் சந்தைத் தரங்களுடன் முழுமையாக இணங்குகின்றன, நீண்ட கால திட்டங்கள் மற்றும் வெளிநாட்டு வர்த்தக ஒத்துழைப்புக்கு ஏற்றது.

DIYE VALVE GOST 12820-80 Flange தொழில்முறை உற்பத்தி, நிலையான இணக்கம் மற்றும் நம்பகமான தரம் ஆகியவற்றை ஒருங்கிணைக்கிறது, இது ரஷ்ய, CIS மற்றும் மத்திய ஆசிய சந்தைகளில் குறைந்த மற்றும் நடுத்தர அழுத்த குழாய் இணைப்புகளுக்கு விருப்பமான தயாரிப்பாக அமைகிறது. எங்கள் உலகளாவிய கூட்டாளர்களுக்கு நிலையான வழங்கல் மற்றும் தொழில்நுட்ப ஆதரவை வழங்குவதன் மூலம், தரம் மற்றும் வாடிக்கையாளர் முதன்மையான கொள்கைகளை நாங்கள் கடைபிடிக்கிறோம்.

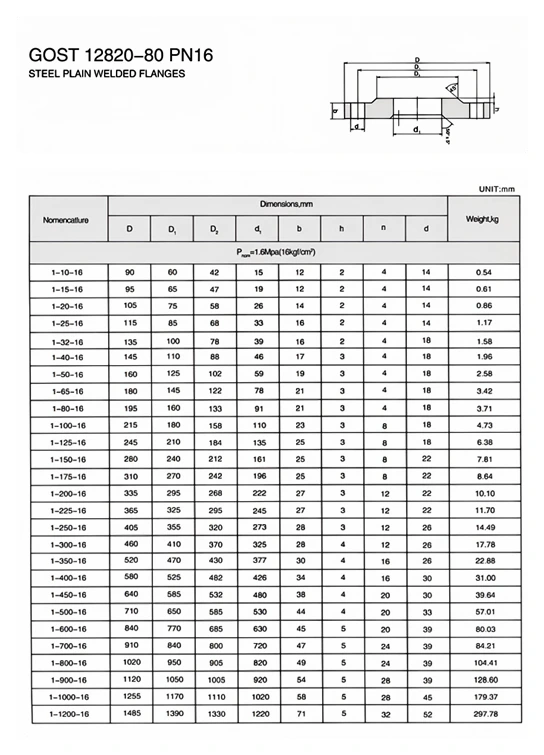

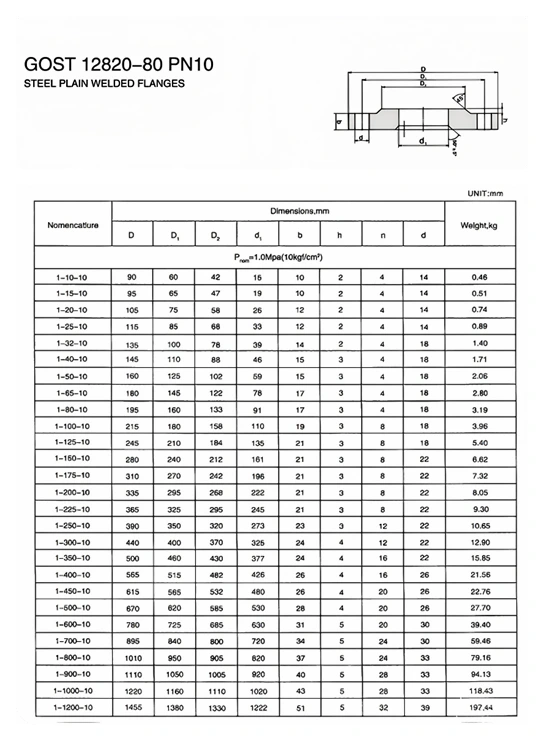

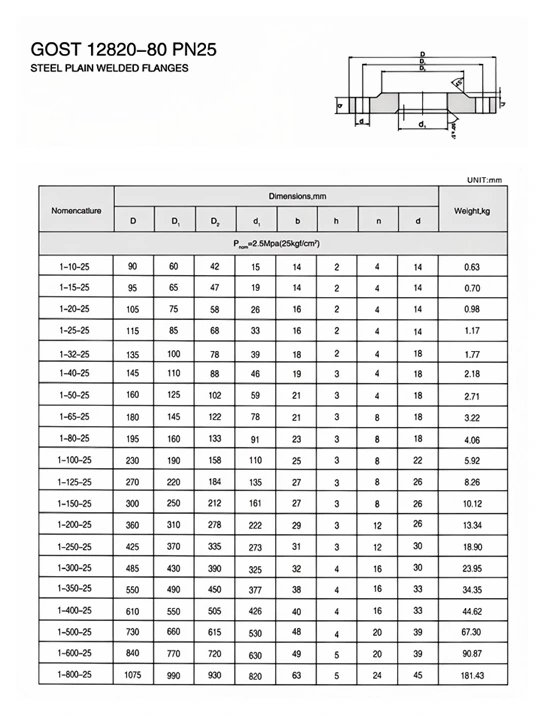

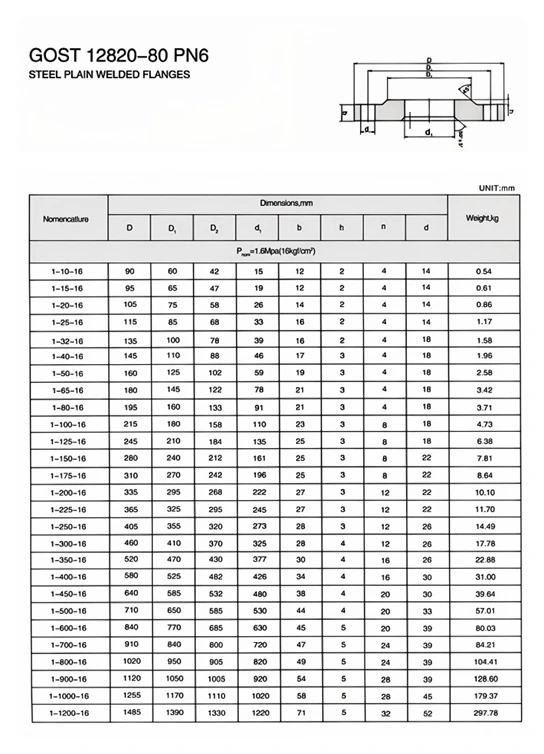

தொழில்நுட்ப விவரக்குறிப்புகள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: GOST 12820-80 Flanges க்கான பொதுவான முக்கிய தரநிலைகள் என்ன?

ப: GOST 12820-80 என்பது ஒரு உன்னதமான பழைய தரநிலையாகும், இது நடுத்தர மற்றும் குறைந்த அழுத்த எஃகு ஸ்லிப்-ஆன் விளிம்புகளில் நிபுணத்துவம் பெற்றது; GOST 33259-2015 என்பது பொது மாஸ்டர் தரநிலையின் புதிய பதிப்பாகும், இது பழைய அமைப்பை முழுமையாக மாற்றுகிறது, அனைத்து அழுத்த நிலைகளையும் அனைத்து வகையான விளிம்புகளையும் உள்ளடக்கியது மற்றும் நவீன ரஷ்ய நிறுவனங்கள் மற்றும் EAC சான்றிதழ் திட்டங்களுடன் நறுக்குதல்.

கே: இரண்டு தரநிலைகளையும் ஒன்றோடொன்று மாற்றி மாற்றி இணைக்க முடியுமா?

A: வழக்கமான அளவுகள் இணக்கமாக உள்ளன, ஆனால் உயர் அழுத்தம், சீல் மேற்பரப்பு, சுவர் தடிமன் மற்றும் போல்ட் அளவுருக்கள், GOST 33259-2015 நிலவும்; GOST 12820-80 பழைய உபகரண பராமரிப்புக்காக பயன்படுத்தப்படலாம், மேலும் புதிய கட்டுமான திட்டங்களுக்கு 2015 புதிய தரநிலையை செயல்படுத்த வேண்டும்.

கே: GOST ஸ்லிப்-ஆன் விளிம்புகள் மற்றும் வெல்ட் நெக் ஃபிளேன்ஜ்களுக்கு இடையே எப்படி தேர்வு செய்வது?

A: GOST 12820-80 ஸ்லிப்-ஆன் விளிம்புகள் சாதாரண வெப்பநிலை, நடுத்தர மற்றும் குறைந்த அழுத்தம், பொது நீர் வழங்கல் மற்றும் வடிகால்/செயல்முறை குழாய்களுக்கு ஏற்றது; GOST 33259-2015 வெல்ட் நெக் விளிம்புகள் அதிக வெப்பநிலை மற்றும் உயர் அழுத்த எதிர்ப்பு, அதிர்வு எதிர்ப்பு, மற்றும் எண்ணெய் மற்றும் எரிவாயு, இரசாயன தொழில், முக்கிய நீராவி மற்றும் பிற அதிக ஆபத்துள்ள குழாய்களுக்கு பயன்படுத்தப்படுகின்றன.

கே: GOST 12820-80 Flanges இன் பொதுவான சீல் மேற்பரப்பு வகைகள் யாவை?

A: RF (உயர்ந்த முகம், மிகவும் பொதுவாகப் பயன்படுத்தப்படும்), FF (தட்டையான முகம்), MFM (ஆண்-பெண் முகம்), TG (நாக்கு மற்றும் பள்ளம் முகம்), RJ (மோதிர கூட்டு முகம், புதிய தரநிலையின் உயர்நிலை உள்ளமைவு, அதிக வெப்பநிலை மற்றும் உயர் அழுத்த உலோக சீல் செய்ய அர்ப்பணிக்கப்பட்டது).

கே: என்ன பைப்லைன்கள் மற்றும் போல்ட்கள் GOST 12820-80 Flanges உடன் பொருந்துகின்றன?

A: இது GOST நிலையான எஃகு குழாய்கள் மற்றும் GOST சிறப்பு போல்ட் மற்றும் நட்டுகளுடன் பொருந்துகிறது. கேஸ்கட்கள் GOST நிலையான ரப்பர் கேஸ்கட்கள், சுழல் காயம் கேஸ்கட்கள் மற்றும் உலோக வளைய கேஸ்கட்கள் ஆகியவற்றிலிருந்து தேர்ந்தெடுக்கப்படுகின்றன. பொருத்தத்தின் முழுமையான தொகுப்பு கசிவைத் தடுக்கிறது.
