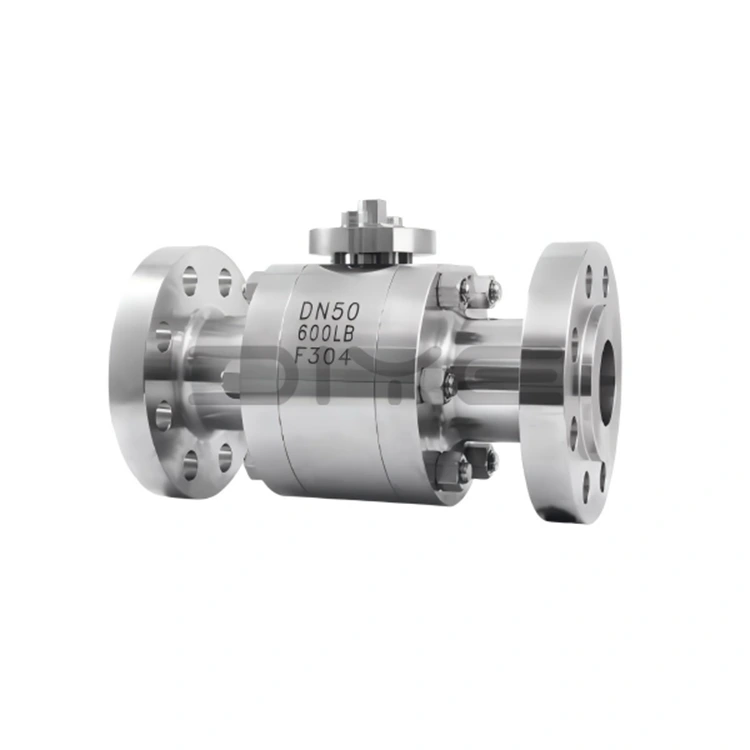

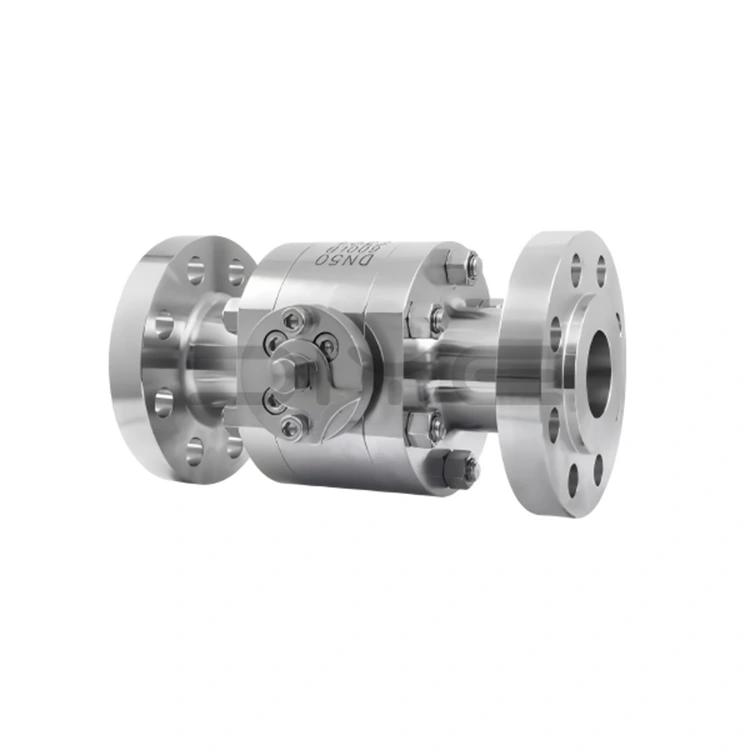

போலியான எஃகு உயர் அழுத்த விளிம்பு கொண்ட பந்து வால்வு

DIYE வால்வின் போலியான எஃகு உயர்-அழுத்தம் கொண்ட Flanged Ball Valve தொடர் வடிவமைக்கப்பட்டது, தயாரிக்கப்பட்டது மற்றும் பல உள்நாட்டு மற்றும் சர்வதேச தரநிலைகளுக்கு இணங்க, தயாரிப்பு செயல்திறன் உலகளாவிய பொறியியல் தேவைகளை பூர்த்தி செய்வதை உறுதிசெய்யும்.

- வடிவமைப்பு மற்றும் உற்பத்தித் தரநிலைகள்: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Flange இணைப்பு தரநிலைகள்: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- கட்டமைப்பு நீளம் தரநிலைகள்: ASME B16.10

- சோதனை தரநிலைகள்: GB/T 13927, ISO 5208

நிலையான பெயரளவு விட்டம்: DN10~DN300 (1/4"~12"), அழுத்த மதிப்பீடுகள்: வகுப்பு 150~வகுப்பு 600 (PN10~PN100); 2500LB மற்றும் PN400 போன்ற தனிப்பயன் உயர் அழுத்த தரமற்ற விவரக்குறிப்புகள் உள்ளன, மேலும் வெவ்வேறு உயர் அழுத்த பைப்லைன் தேவைகளுக்கு ஏற்ப வாடிக்கையாளர் வரைபடங்களின்படி பெயரளவு விட்டம் சரிசெய்யப்படலாம்.

முக்கிய தயாரிப்பு நன்மைகள்

1. உயர்தர போலியான பொருட்கள், நிலையான செயல்திறன்

போலி எஃகு உயர் அழுத்த விளிம்பு பந்து வால்வின் முக்கிய பொருள் உயர்தர போலி எஃகு ஆகும், இது பல்வேறு கடுமையான வேலை நிலைமைகளுக்கு ஏற்றது, குறிப்பாக பின்வருமாறு:

- கார்பன் ஸ்டீல் ஃபோர்ஜிங்ஸ் (WCB/A216-WCB): உயர் கட்டமைப்பு வலிமை, வழக்கமான அரிப்பை ஏற்படுத்தாத உயர் அழுத்த நிலைமைகளுக்கு (சாதாரண தொழில்துறை எண்ணெய் மற்றும் எரிவாயு குழாய்கள் போன்றவை) ஏற்றது.

- துருப்பிடிக்காத எஃகு ஃபோர்ஜிங்ஸ் (F304/F316L): 304 பொருள் லேசான அரிப்பை எதிர்க்கும், பொது உயர் அழுத்த இரசாயனம், நீர் சிகிச்சை மற்றும் பிற நிலைமைகளுக்கு ஏற்றது; 316L பொருள், சேர்க்கப்பட்ட மாலிப்டினம், கணிசமாக அரிப்பு எதிர்ப்பு மற்றும் ஆக்ஸிஜனேற்ற எதிர்ப்பை மேம்படுத்துகிறது, அமிலங்கள், காரங்கள், கந்தகம் கொண்ட ஊடகம் மற்றும் கடல் நீர் போன்ற அதிக அரிக்கும் சூழல்களுக்கு ஏற்றது. உயர் அழுத்த அரிக்கும் நிலைமைகளின் கீழ் அதன் சேவை வாழ்க்கை சாதாரண கார்பன் எஃகு பந்து வால்வுகளை விட 3-5 மடங்கு ஆகும்.

- சிறப்பு ஸ்டீல் ஃபோர்ஜிங்ஸ் (35CrMoA போன்றவை): தீவிர உயர் அழுத்தம் மற்றும் சிறப்பு வேலை நிலைமைகளுக்குத் தனிப்பயனாக்கப்பட்டது, நம்பகமான பொருள் ஆதரவை வழங்குகிறது.

2. உயர் செயல்திறன் கொண்ட பாகங்கள், பாதுகாப்பான மற்றும் நீடித்தது

போலியான எஃகு உயர் அழுத்த விளிம்பு பந்து வால்வுக்கான அனைத்து பாகங்களும் உயர் அழுத்த சிறப்புப் பொருட்களால் ஆனவை, இது வால்வின் ஒட்டுமொத்த நிலைத்தன்மை மற்றும் பாதுகாப்பை உறுதி செய்கிறது:

- வால்வ் ஸ்டெம்: 2Cr13/A246-416 போன்ற உடைகள்-எதிர்ப்பு மற்றும் அரிப்பை-எதிர்ப்பு ஃபோர்ஜிங்களால் ஆனது, நைட்ரைடட் மேற்பரப்பு சிகிச்சையுடன், சிறந்த முறுக்கு வலிமையை வழங்குகிறது. பின்புற முத்திரை அமைப்புடன் கீழ்-ஏற்றப்பட்ட வடிவமைப்பு வால்வு தண்டு விழுந்து மற்றும் ஊடக கசிவை தடுக்கிறது.

- போல்ட்கள்: 35CrMoA/A193-B7 உயர் அழுத்த சிறப்பு போல்ட்களைப் பயன்படுத்தவும், அதிக வலிமை மற்றும் தளர்வு எதிர்ப்பு பண்புகளை வழங்குகிறது, இது உயர் அழுத்த நிலைமைகளுக்கு ஏற்றது.

- முத்திரைகள்: PTFE, PPL மற்றும் fluororubber போன்ற உயர் அழுத்த சிறப்புப் பொருட்களால் ஆனது. சில மாதிரிகள் உலோக கடின முத்திரை + மீள் துணை முத்திரையின் மூன்று கட்டமைப்பைப் பயன்படுத்துகின்றன, அங்கு அதிக அழுத்தம், இறுக்கமான முத்திரை, இருதரப்பு பூஜ்ஜிய கசிவை அடைகிறது மற்றும் API 6D "ஜீரோ கசிவு" தரநிலையை சந்திக்கிறது.

3. அறிவியல் கட்டமைப்பு, பரந்த தழுவல்

இயக்க நிலைமைகளின் அடிப்படையில் இலக்கு கட்டமைப்பு வடிவமைப்புகளை ஏற்றுக்கொள்வது, போலி எஃகு உயர் அழுத்த விளிம்பு பந்து வால்வு பல்வேறு காட்சிகளுக்கு ஏற்றது:

- மிதக்கும் பந்து அமைப்பு: சிறிய விட்டம் கொண்ட வால்வுகளுக்கு ஏற்றது, பந்துக்கும் வால்வு இருக்கைக்கும் இடையே இறுக்கமான பொருத்தத்தை உறுதிசெய்ய நடுத்தர அழுத்தத்தை நம்பியிருக்கிறது. எளிய அமைப்பு, நம்பகமான சீல்.

- நிலையான பந்து அமைப்பு: பெரிய விட்டம் கொண்ட வால்வுகளுக்கு ஏற்றது. பந்து மேல் மற்றும் கீழ் தண்டுகளால் ஆதரிக்கப்படுகிறது, திறக்கும் மற்றும் மூடும் போது ஆஃப்செட்டைத் தடுக்கிறது, இயக்க முறுக்குவிசை குறைக்கிறது, அதிக அழுத்தத்தின் கீழ் அடிக்கடி செயல்படுவதற்கு ஏற்றது மற்றும் வால்வு தண்டு தேய்மானத்தை குறைக்கிறது.

- நிலையான எதிர்ப்பு மற்றும் தீ தடுப்பு வடிவமைப்பு: சில மாடல்களில் பொருத்தப்பட்டுள்ளது. ஆன்டி-ஸ்டேடிக் வடிவமைப்பு நிலையான தீப்பொறிகளைத் தடுக்கிறது, மேலும் தீப் புகாத வடிவமைப்பு முத்திரைகள் எரிந்த பிறகு உலோகத்திலிருந்து உலோகத் தொடர்பு மூலம் தற்காலிக சீல் செய்ய அனுமதிக்கிறது, இது எரியக்கூடிய மற்றும் வெடிக்கும் உயர் அழுத்த நிலைமைகளுக்கு ஏற்றது.

எங்கள் அர்ப்பணிப்பு

சீனாவில் ஒரு தொழில்முறை உற்பத்தியாளர் மற்றும் சப்ளையராக, DIYE VALVE "தரம் முதல், வாடிக்கையாளர் உச்சம்" என்ற தத்துவத்தை கடைபிடிக்கிறது. எங்கள் தொழிற்சாலை முழுமையான உற்பத்தி மற்றும் சோதனை முறையைக் கொண்டுள்ளது, தயாரிப்பு தரத்தை உறுதி செய்வதற்கான செயல்முறை முழுவதும் கடுமையான கட்டுப்பாட்டுடன் உள்ளது. நாங்கள் தொழில்முறை தொழில்நுட்ப ஆதரவையும் விற்பனைக்குப் பிந்தைய சேவையையும் வழங்குகிறோம், மேலும் உலகளாவிய கூட்டாளர்களுடன் நீண்டகால மற்றும் நிலையான கூட்டுறவு உறவுகளை நிறுவியுள்ளோம்.

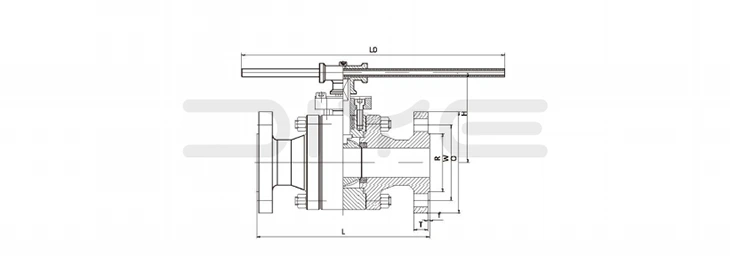

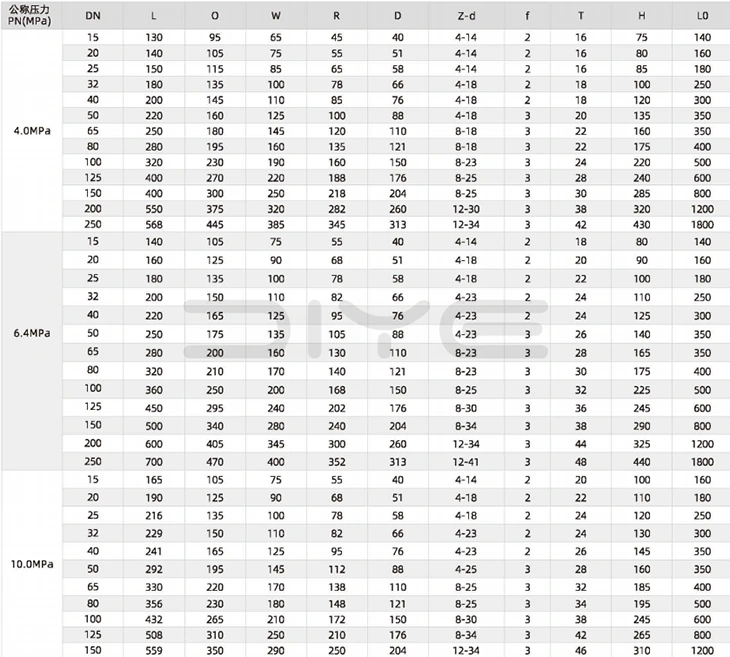

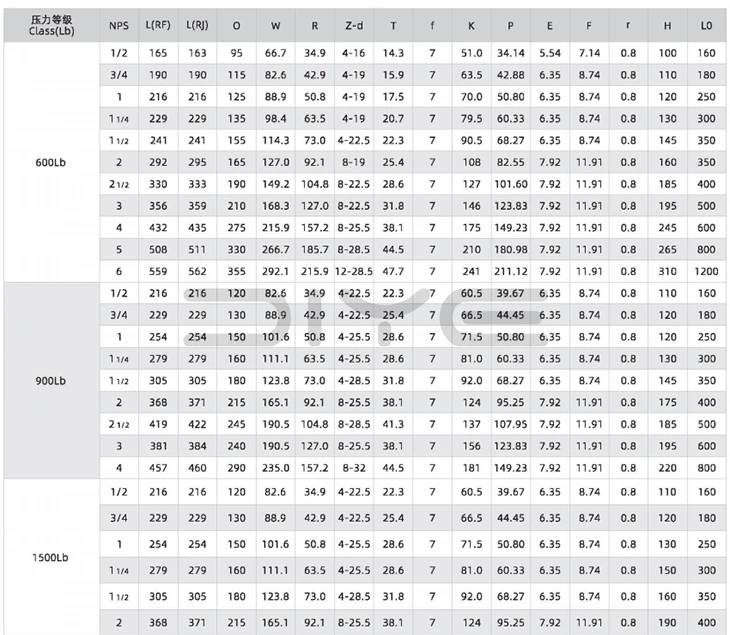

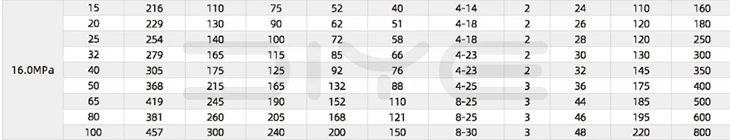

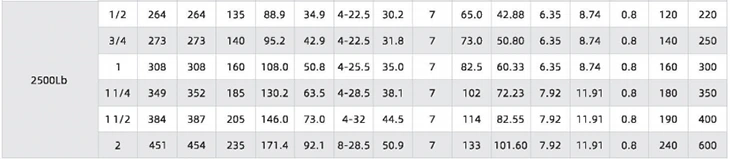

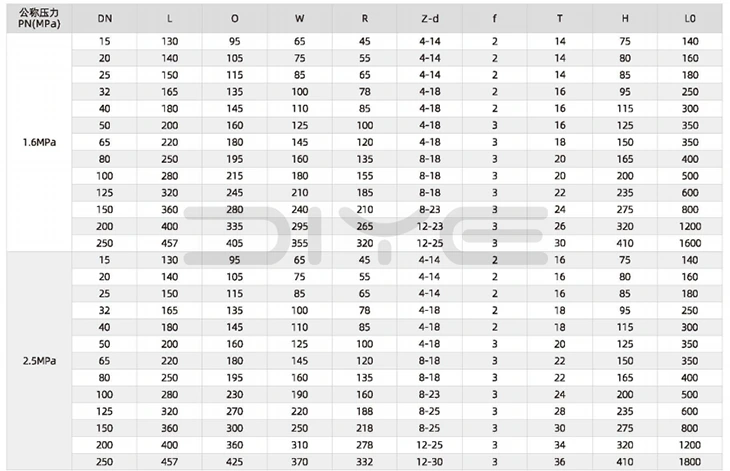

தொழில்நுட்ப அளவுருக்கள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: போலி எஃகு உயர்-அழுத்தம் கொண்ட Flanged Ball Valve உயர் அழுத்தத்தின் கீழ் பூஜ்ஜிய கசிவை அடைய முடியுமா?

A: இது உயர் அழுத்த வேலை நிலைமைகளுக்கு ஏற்ற இரட்டை சீல் வடிவமைப்பை ஏற்றுக்கொள்கிறது: ① முதன்மை சீல்: இது உட்பொதிக்கப்பட்ட மீள் வால்வு இருக்கை (PTFE/PPL/fluororubber) மற்றும் உலோக கடின முத்திரை ஆகியவற்றின் கலவையை ஏற்றுக்கொள்கிறது, வால்வு இருக்கைக்கு பின்னால் O-வளையம் உள்ளது. அதிக நடுத்தர அழுத்தம், இறுக்கமான வால்வு இருக்கை பந்தை சுருக்கி, இருதரப்பு பூஜ்ஜிய கசிவை அடைகிறது மற்றும் API 6D "ஜீரோ லீகேஜ்" தரநிலையை சந்திக்கிறது; ② வால்வு ஸ்டெம் சீல்: இது கீழே பொருத்தப்பட்ட வால்வு தண்டு + பின் முத்திரை அமைப்பு + பல அடுக்கு பேக்கிங் முத்திரையை ஏற்றுக்கொள்கிறது. பேக்கிங் உயர் அழுத்த சிறப்பு நெகிழ்வான கிராஃபைட் அல்லது PTFE வால்வு தண்டு நடுத்தர கசிவு தடுக்க மற்றும் உயர் அழுத்தத்தின் கீழ் வால்வு தண்டு முறுக்கு மற்றும் பற்றின்மை தவிர்க்க; ③ ஆன்டி-ஸ்டாடிக்/ஃபயர்-ப்ரூஃப் டிசைன்: சில மாடல்களில் உள்ளமைக்கப்பட்ட ஆன்டி-ஸ்டேடிக் ஸ்பிரிங்ஸ் இருக்கும். முத்திரை எரிக்கப்படும் போது, ​​உலோக-உலோக தொடர்பு மூலம் தற்காலிக சீல் அடைய முடியும், எரியக்கூடிய மற்றும் வெடிக்கும் ஊடகத்துடன் வேலை செய்யும் நிலைமைகளுக்கு ஏற்றது.

கே: ஃபோர்ஜட் ஸ்டீல் ஹை-பிரஷர் ஃபிளேஞ்ட் பால் வால்வின் மிதக்கும் பந்து மற்றும் நிலையான பந்து கட்டமைப்புகளுக்கு இடையே உள்ள வேறுபாடுகள் என்ன? காலிபர் படி எப்படி தேர்வு செய்வது?

A: ① மிதக்கும் பந்து அமைப்பு: பொதுவாக சிறிய காலிபர்களுக்கு (DN10~DN50) பயன்படுத்தப்படுகிறது, பந்துக்கு நிலையான ஆதரவு இல்லை, மேலும் நடுத்தர அழுத்தத்தின் மூலம் ஒற்றை பக்க வால்வு இருக்கைக்கு எதிராக பந்தை அழுத்துவதன் மூலம் முத்திரை அடையப்படுகிறது. இது ஒரு எளிய அமைப்பு, சிறிய திறப்பு மற்றும் மூடும் முறுக்கு, மற்றும் குறைந்த விலை, வழக்கமான உயர் அழுத்தம் மற்றும் சிறிய ஓட்டம் வேலை நிலைமைகளுக்கு ஏற்றது; ② நிலையான பந்து அமைப்பு: பொதுவாக பெரிய அளவுகளுக்கு (DN65~DN300) பயன்படுத்தப்படுகிறது, பந்து மேல் மற்றும் கீழ் வால்வு தண்டுகளால் நிலையானதாக ஆதரிக்கப்படுகிறது, திறக்கும் மற்றும் மூடும் போது ஆஃப்செட் இல்லாமல், வலுவான அழுத்தத்தை தாங்கும் நிலைத்தன்மை, உயர் அழுத்தத்திற்கு ஏற்றது, பெரிய ஓட்டம் மற்றும் அடிக்கடி செயல்படும் அபாயத்தை குறைக்கலாம். வாடிக்கையாளர் தேவைகள் மற்றும் வேலை நிலைமைகளுக்கு ஏற்ப மிதக்கும் பந்து அல்லது நிலையான பந்து கட்டமைப்புகளை Diye தனிப்பயனாக்கலாம்.

கே: உயர் அழுத்த வேலை நிலைமைகளின் கீழ் போலி எஃகு உயர் அழுத்த Flanged Ball Valve ஐ நிறுவுவதற்கான முக்கிய முன்னெச்சரிக்கைகள் என்ன?

A: ① Flange இணைப்பு: போல்ட்கள் 35CrMoA/A193-B7 போன்ற உயர் அழுத்த சிறப்பு போல்ட்களாக இருக்க வேண்டும், மேலும் சீரற்ற விசையின் காரணமாக வால்வு உடல் விரிசல் ஏற்படுவதைத் தவிர்க்க "மூலைவிட்ட சீருடை மற்றும் படி-படி-படி இறுக்குதல்" கொள்கை பின்பற்றப்பட வேண்டும், மேலும் முறுக்கு நிலையான விதிமுறைகளுக்கு இணங்க வேண்டும்; ② நடுத்தர ஓட்டம் திசை: வால்வு உடல் ஓட்டம் திசைக் குறி நடுத்தர ஓட்டம் திசையுடன் ஒத்துப்போகிறது என்பதை உறுதிப்படுத்தவும்; முழு-போர்ட் பந்து வால்வுகளின் ஓட்டம் திசையில் எந்த தடையும் இல்லை; ③ நிறுவல் சூழல்: சூரிய ஒளி மற்றும் மழைக்கு வெளியில் வெளிப்படுவதைத் தவிர்க்கவும், பந்து மைய அடைப்பைத் தடுக்க நிறுவலுக்கு முன் குழாய் அசுத்தங்களை சுத்தம் செய்யவும்; ④ அழுத்த சோதனை ஏற்பு: நிறுவிய பின் தளத்தில் அழுத்தம் சோதனை மேற்கொள்ளப்படும். நீர் அழுத்த சோதனை அழுத்தம் பெயரளவு அழுத்தத்தை விட 1.5 மடங்கும், காற்றழுத்த சோதனை அழுத்தம் பெயரளவு அழுத்தத்தை விட 1.1 மடங்கும் ஆகும். கசிவு இல்லை என்றால் மட்டுமே பயன்பாட்டுக்கு கொண்டு வர முடியும்.
